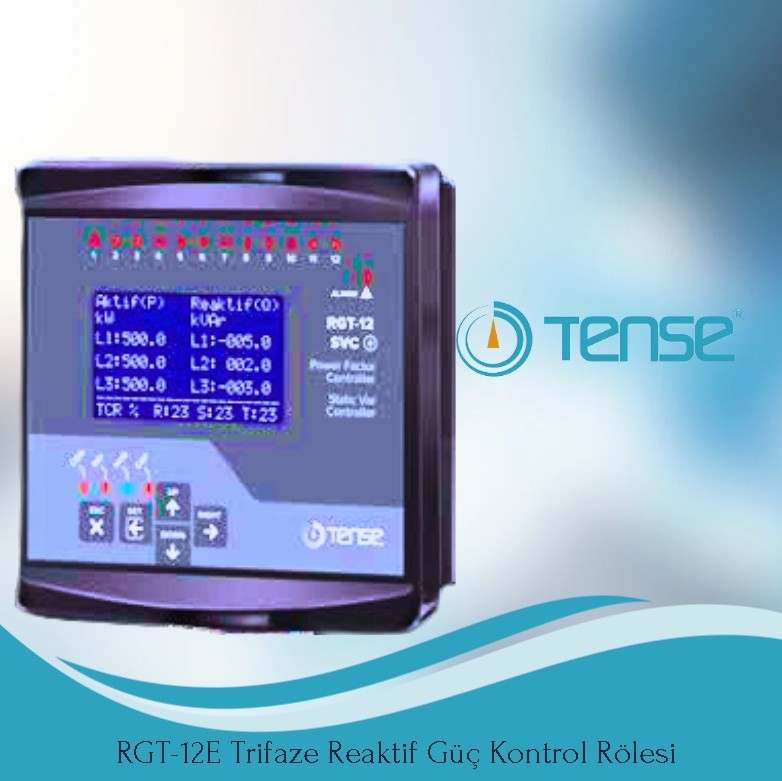

RGT-12E 12 Kademe, Grafik LCD Ekranlı Trifaze Reaktif Güç Kontrol Rölesi
RGT-12E
12 Kademe, Grafik LCD Ekranlı
Trifaze Reaktif Güç Kontrol Rölesi
TSE BELGELİ SVC’Lİ REAKTİF GÜÇ KONTROL RÖLELESİ
Reaktif güç kontrol röleleri yüklerin kullanmadığı ancak
şebekeden çekilen reaktif (endüktif ve kapasitif) güçleri
azaltmak amaçlı tasarlanmıştır. Şebekeden endüktif
reaktif güç çekiliyorsa uygun değerde kondansatör
çekerek müdahale eder. Şebekeden kapasitif reaktif
güç çekiliyorsa uygun değerde şönt reaktör çekerek
müdahale eder. Bu şekilde sistemin endüktif/aktif ve
kapasitif/aktif oranlarını azaltmaya çalışır.
Tense RGT-12E, trifaze reaktif güç kontrol rölesi olarak bilinir ve enerji verimliliğini artırmak için kullanılır. İşte bazı teknik özellikleri:
• 128X64 Grafik LCD ile Türkçe Menü, Kolay Kurulum ve Kullanım
• TCR(SVC) Bağlantısı yapılabilir.
• 10 adete kadar Endüktif yük sürücüsü bağlanabilir.
• Jeneratör Girişi ve Jeneratör Kompanzasyonu
• RS485 ile Uzaktan Haberleşme (Bilgisayar Haberleşmeli)
• Saatlik, günlük, aylık ve toplam kompanzasyon oranları takip edilebilir.
• Endüktif ve Kapasitif Sistemlere Kompanze Yapabilir
• Elle Kademe Değeri Girilebilir
• Tek Faz , İki Faz ve 3 Faz Kondansatör ve Şönt Reaktör Bağlanabilir
• 31. Harmoniğe Kadar Akım Harmoniği İzlenebilir
• 31. Harmoniğe Kadar Gerilim Harmoniği İzlenebilir
• Gerilim, Harmonik Akım/Gerilim, Endüktif ve Kapasitif Alarm Çıkışı
• Müdahale, Deşarj ve Yerleşme Zamanları Ayarlanabilir
• Her Faza ait Kosinüs Değerlerinin İzlenebilir
• Her Faza ait Power Faktör Değerleri İzlenebilir
• Kapasitif/Aktif ve Endüktif/Aktif Oranları İzlenebilir
• Toplam Enerjiler (Import/Export) İzlenebilir
• Her Faza ait THD-V ve THD-I Değerleri İzlenebilir
• Güç Analizi Oluşturma( 20 örnek 9999dk.)
• Her faza ait Akım ve Gerilimin Min, Max ve Ortalama Değerleri İzlenebilir
• Şifreli Koruma
• Kademelerde Eş Yaşlandırma
Rakiplerine göre artı özellikleri arasında, kullanım kolaylığı, güvenilirlik ve uygun fiyat gibi faktörler bulunabilir.
Kompanzasyon panosunda RGT12E reaktif güç rölesinin görevi, elektrik sistemlerindeki reaktif gücü dengelemek ve güç faktörünü düzeltmektir. RGT-12E bu rölele, sistemin güç katsayısını iyileştirmek için kondansatör bankalarını sırasıyla devreye alır ve böylece enerji verimliliğini artırır. RGT-12E raktif güç kontrol rölesi, aşırı veya yetersiz kompanzasyonu önlemek için sistemin anlık reaktif güç ihtiyacını sürekli olarak izler ve buna göre kondansatörleri devreye alıp çıkarır.
Tense ürünleri için Daha fazla bilgi ve uygulama talimatları için info@zenisamuhendislik.com eposta adresinden talep edebilirsiniz.
